電動對夾軟密封蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動硬密封蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。電動軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。電動軟密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

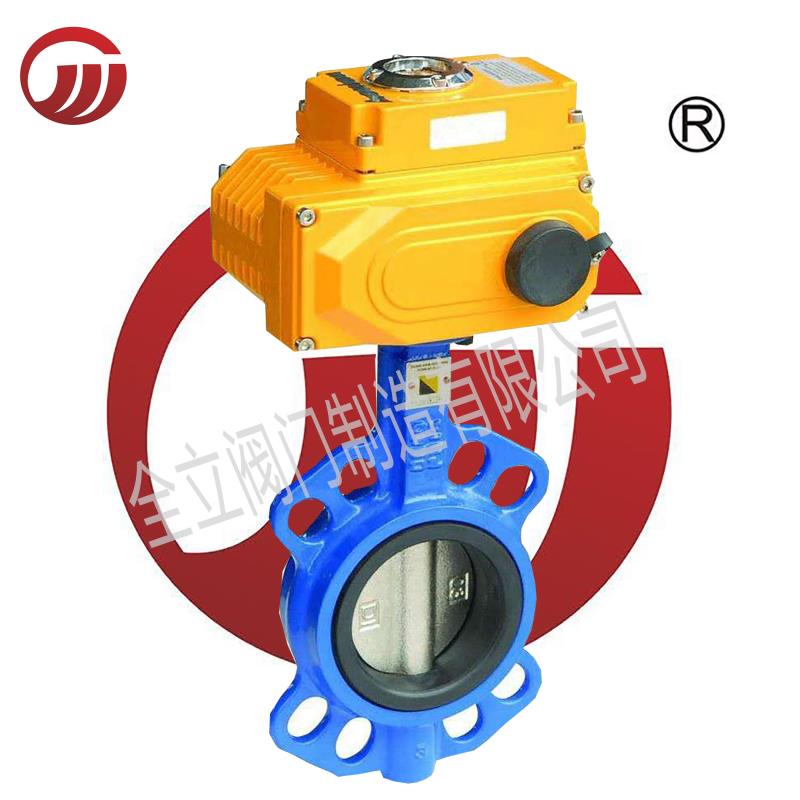

產品名稱：電動對夾軟密封蝶閥
產品型號：D971X
產品簡介：
D971X電動對夾軟密封蝶閥，由高精度電動執行器于對夾式軟密封蝶閥組成，執行器采用一體化結構。具有開關迅速、可調節流量、體積小、重量輕、性能可靠、配套簡單、流通能力大等特點。電動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
電動對夾軟密封蝶閥D971X主要特點:
1、設計新穎、合理、結構獨特，重量輕。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
6、啟閉迅速、選用調節型可調節流量。
7、具有很大的流通性能，經過閥門的壓力損失極小。
電動執行器與對夾軟密封蝶閥閥體參數:
執行器技術參數 | 閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN40～500mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳鋼、2cr13、304/316不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、 碳鋼、不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、耐磨橡膠 |
手動操作 | 附帶手柄操作 | 結構形式 | 中線型 |
限位 | 電氣、機械二重限位 | 溫度 | EPDM≤105℃、NBR≤68℃ |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣 |
輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 用途廣、整體造價低、流量大、流阻小 |
電動對夾軟密封蝶閥D971X制造規范及標準:
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
對夾蝶閥閥體不同閥座型號代號及可耐溫度:
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐zui低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
D971X結構圖及尺寸:
通徑DN | L | H1 | A | 0.6MPa | 1.0MPa | 1.6MPa | |||
D | Z-φd | D | Z-φd | D | Z-φd | ||||
50 | 43 | 63 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 125 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 325 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 325 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 325 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 363 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 363 | 395 | 12-22 | 400 | 2-22 | 410 | 12-26 |
350 | 78 | 248 | 363 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 289 | 363 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 320 | 465 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 127 | 343 | 546 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 154 | 413 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 165 | 478 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 190 | 525 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 203 | 585 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
1000 | 216 | 640 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 254 | 755 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
電動執行器接線圖:
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.cnjuran.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
