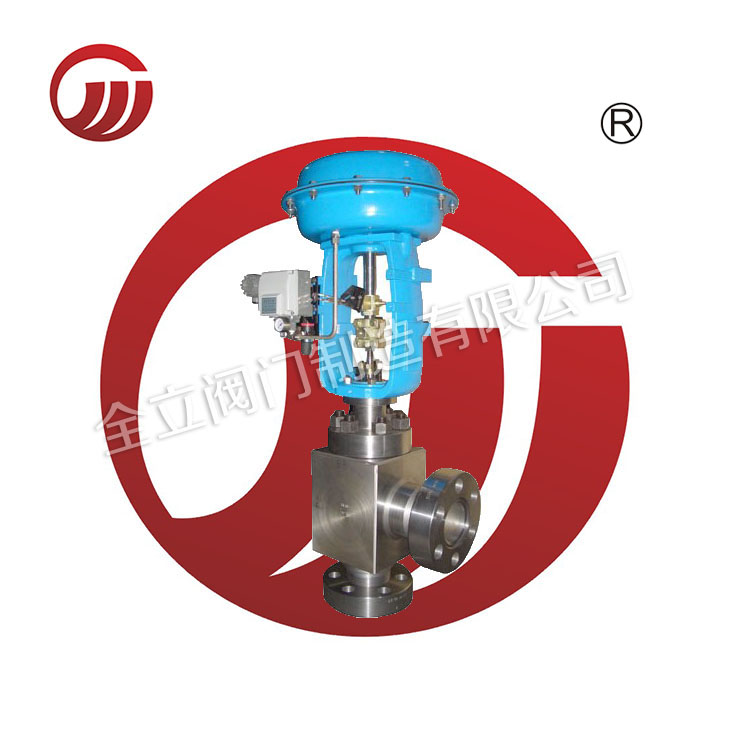

ZMAS氣動高壓角型調節閥

發布日期：[2019-03-15] 點擊數： ZMAS氣動高壓角型調節閥

『ZMAS氣動薄膜高壓角型調節閥』專業生產廠家，由本廠自主研發生產的【氣動調節閥】質量可靠、價格合理、售后服務完善。『ZMAS氣動薄膜高壓角型調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	ZMAS氣動薄膜高壓角型調節閥
產品型號	ZMAS
公稱通徑	DN20-200
壓力范圍	1.0-6.4MPa
閥體材質	鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼

『ZMAS氣動薄膜高壓角型調節閥』專業生產廠家，由本廠自主研發生產的【調節閥】質量可靠、價格合理、售后服務完善。『ZMAS氣動薄膜高壓角型調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

【調節閥】的閥體類型選擇：調節閥的閥體種類很多，常用的閥體種類有①直通單座 ②直通雙座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋轉 ⑧蝶形 ⑨套筒式 ⑩球形等。【調節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。

氣動薄膜高壓角形調節閥概述：

氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。

【一】主要性能技術參數：

公稱通徑 DN(mm)		PN320	6			10					15					25						32			40		50		65		80		100
公稱通徑 DN(mm)		PN220	6			10					15					25						32			40		50		65		80		100
閥座直徑(mm)			3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
額定流量系數C			0.4 0.63	0.1 0.16 0.25	0.4	0.1 0.16 0.25	0.4 0.63	1.0	1.6	2.5	0.4 0.63	1.0	1.6 0.63	2.5	0.4	1.0	1.6	2.5	4.0	6.3	8	6.3	10	16	10	25	16	40	25	63	40	100	63	160
允許壓差	輸入信號 kgf/cm2 (0.2～0.1)		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
	輸入信號 kgf/cm2 (0.2～0.1)		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
	輸入信號 kgf/cm2 (0.6～1.8)		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
	輸入信號 kgf/cm2 (0.6～1.8)		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8
流量特性			直　線																			直線，等百分比
配用執行機構型號			ZMA(B)-1			ZMA(B)-3																ZMA(B)-4							ZMA(B)-5
有效面積cm2			200			400																630							1000
行　程mm			10			16																25							40
作用方式			氣開式，氣關式
工作溫度℃			-40～+250
信號壓力			0.02～0.10(標準信號)　0.04～0.20　0.06～0.18
說明			額定流量系數和流量特性以底進行為標準。

【二】主要零件材料：

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼不銹鋼鉬二鈦	2Cr13 不銹鋼鉬二鈦	2Cr13或堆焊鈷鉻鎢硬質合金	2Cr13或堆焊鈷鉻鎢硬質合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡膠夾尼襯里

【三】主要技術指標：

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5	0.1
4	允許泄漏量		％	為C值的0.01％，對C≤4.Q泄≈0
5	額定流量系數Kv偏差	C≤4	％	±15
5	流量特性誤差	C>4	％	±10

【四】主要外形及連接尺寸：

公稱通徑 DN	公稱壓力 PN	Dφ	Dk	d	b	n-φ	L	L1	D
公稱通徑 DN	公稱壓力 PN	Dφ	Dk	d	b	n-φ	L	L1	D	a	b
6	320	管道連接為焊接式外徑×14內徑6					83	98	230	429	480
6	220	管道連接為焊接式外徑×14內徑6					83	98	230	429	480
10	320	95	60	12	20	3-18	105	90	325	594	673
10	220	95	60	12	20	3-18	105	90	325	594	673
15	320	105	68	15	20	3-18	105	105	325	594	673
15	220	95	60	15	20	3-18	105	105	325	594	673
25	320	115	80	23	22	4-18	120	120	325	609	688
25	220	105	68	23	20	3-18	120	120	325	609	688
32	320	135	95	30	25	4-22	135	135	410	834	939
32	220	115	80	30	22	4-18	135	135	410	834	939
40	320	165	115	38	32	6-26	165	165	410	870	674
40	220	165	115	38	28	6-26	165	165	410	870	674
50	320	200	145	50	40	6-29	190	190	410	910	1016
50	220	165	115	50	32	6-26	190	190	410	910	1016
65	320	225	170	65	50	6-33	215	215	495	1090	1225
65	220	200	145	65	40	6-29	215	215	495	1090	1225
80	320	260	195	80	60	9-36	260	260	495	1185	1310
80	220	225	170	80	50	6-33	260	260	495	1185	1310
100	320	300	235	100	75	8-39	290	290	495	1235	1360
100	220	260	195	100	60	6-36	290	290	495	1235	1360

手動調節閥

電動調節閥

氣動調節閥

自力式調節閥

【調節閥】由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥分電動調節閥、氣動調節閥和液動調節閥（自力式調節閥）等。調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。【調節閥】通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.cnjuran.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
