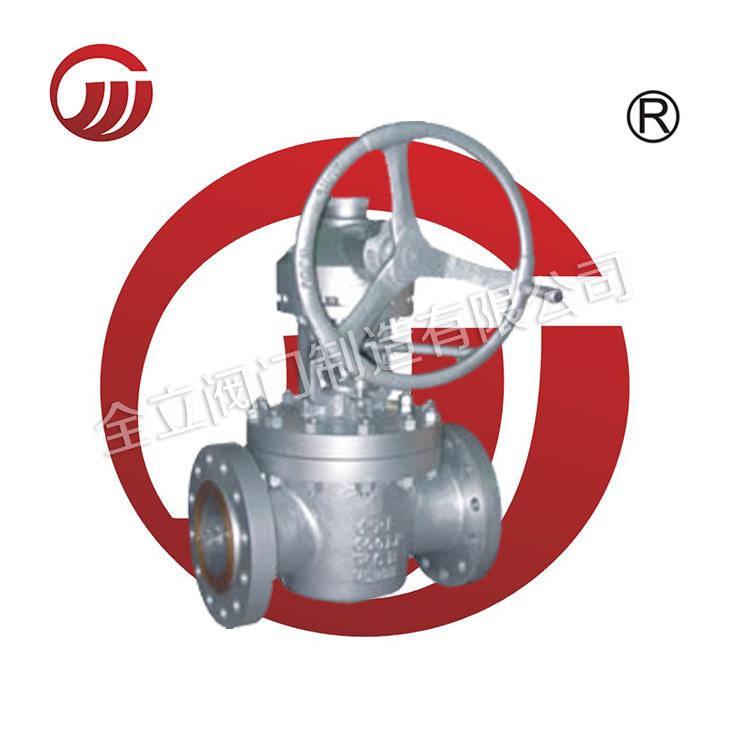

金屬硬密封提升式旋塞閥X43H X43Y
旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為
旋塞閥“考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低壓（不高于1兆帕）和小口徑（小于100毫米）的場合
金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的使用不受介質流向的限制。金屬硬密封體提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥具有更好的密封性能。閥座密封面凸起，便于密封面清洗，密封面不易積存結晶介質，或固體顆粒。固常用于化工裝置的高溫場合。硬密封提升式旋塞閥的結構有多種，常見有兩種。
A. 手輪手柄式提升式旋塞閥，工作原理為：上升，使旋塞和閥門全打開。關閉時先轉動手柄使旋塞轉動90度至關閉位置，再轉動傳動裝置手輪使旋塞下降達到密封。
閥門再啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。但采用手柄驅動力矩小，因此使用閥門的公稱尺寸通常不大。手輪手柄提升式旋塞閥結構緊湊，體積小，流體阻力小。
B. 機械十字架傳動提升式旋塞閥，工作原理為：開啟閥門時傳動裝置轉動閥桿的螺紋使旋塞體上升。旋塞和閥體密封面脫離后再驅動旋塞轉動90度到閥門全打開。關閉時傳動裝置使旋塞先轉動90度至關閉位置后，旋塞不再轉動，驅動力轉動螺紋后使旋塞下降，與閥體密封面接觸達到密封。
機械十字架傳動機構可連接汽缸、電動裝置、液壓系統等進行遠程控制。
機械十字架傳動提升式旋塞閥，解決了驅動裝置輸入力矩不足的限制，使閥門向大口徑和高壓力方向發展。
機械十字架傳動提升式旋塞閥的旋塞通道與管道的直徑一致，流體阻力小，方便清管。在石油、天然氣長輸管線上的發展越來越大。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.cnjuran.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
