【不銹鋼美標截止閥概述】
截止閥（Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
【不銹鋼美標截止閥執行標準】
設計與制造：API 6D、ANSI B 16.34或BS 1873
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
【不銹鋼美標截止閥用途】
API截止閥適用于石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
【不銹鋼美標截止閥結構特點】
1.產品按美標標準生產，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用硬質合金堆焊或本體加工而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面處理，有良好的耐腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

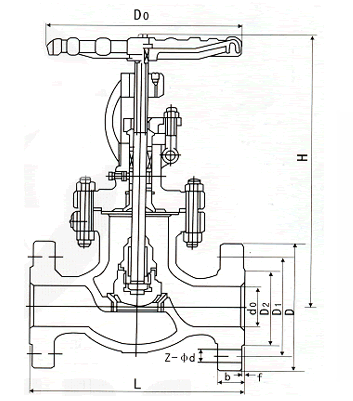

【不銹鋼美標截止閥結構圖】
【不銹鋼美標截止閥主要零部件材料】
殼體 | ASTM A216 WCB | ASTM A351 CF8 | |||||||||
閥桿 | F6a | F304 | F316 | Monel | F304 | ||||||
閥瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
閥座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
殼體 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 | ||||||||
閥桿 | F304L | F316 | F316L | ||||||||
閥瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | ||
閥座表面 | 304L | STL | STL | 316 | STL | STL | 316L | 316L | STL | ||
【不銹鋼美標截止閥主要連接尺寸 class150LB】
Size | L/L 1 | L2 | H | W | Weight | ||||
RF/BW | RTJ | OPEN | RF | ||||||
in | in | mm | in | mm | in | mm | in | mm | kg |
2 | 8 | 203 | 8.5 | 216 | 13.58 | 345 | 8 | 200 | 22 |
2.5 | 8.5 | 216 | 9 | 229 | 16.34 | 415 | 8 | 200 | 32 |
3 | 9.5 | 241 | 10 | 254 | 15.94 | 405 | 10 | 250 | 38 |
4 | 11.5 | 292 | 12 | 305 | 19.09 | 485 | 12 | 300 | 62 |
6 | 16 | 406 | 16.5 | 419 | 20.47 | 520 | 14 | 350 | 104 |
8 | 19.5 | 495 | 20 | 508 | 23.62 | 600 | 18 | 450 | 159 |
10 | 24.5 | 622 | 25 | 635 | 30 | 762 | 20 | 500 | 308 |
12 | 27.5 | 698 | 28 | 711 | 33.94 | 862 | 25 | 640 | 539 |
14 * | 31 | 787 | 31.5 | 800 | 56 | 1442 | GO | 610 | |
16 * | 36 | 814 | 36.5 | 927 | 64 | 1625 | GO | 880 | |
18 * | 38.5 | 977 | 38.98 | 990 | 71.18 | 1820 | GO | 1150 | |
【不銹鋼美標截止閥安裝注意事項】
1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.cnjuran.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
