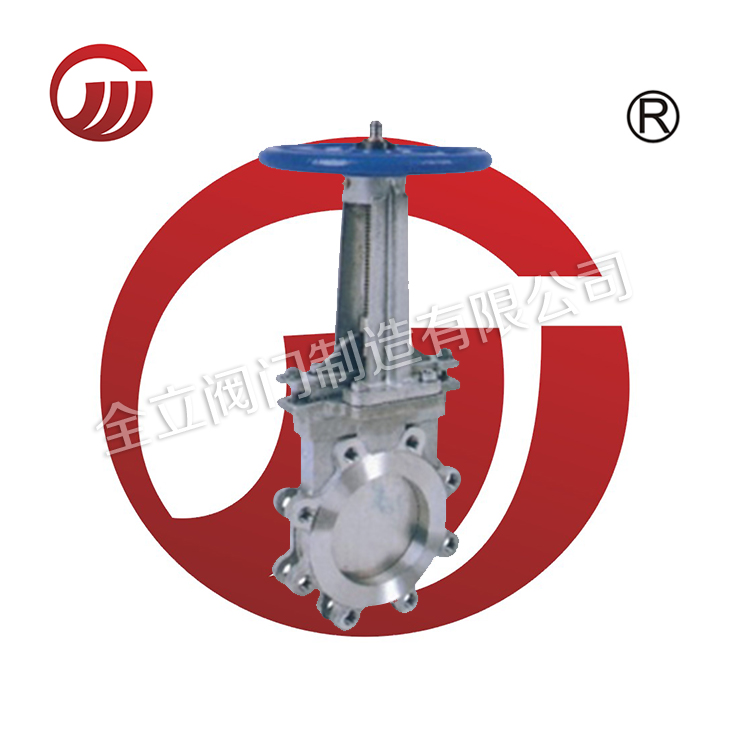

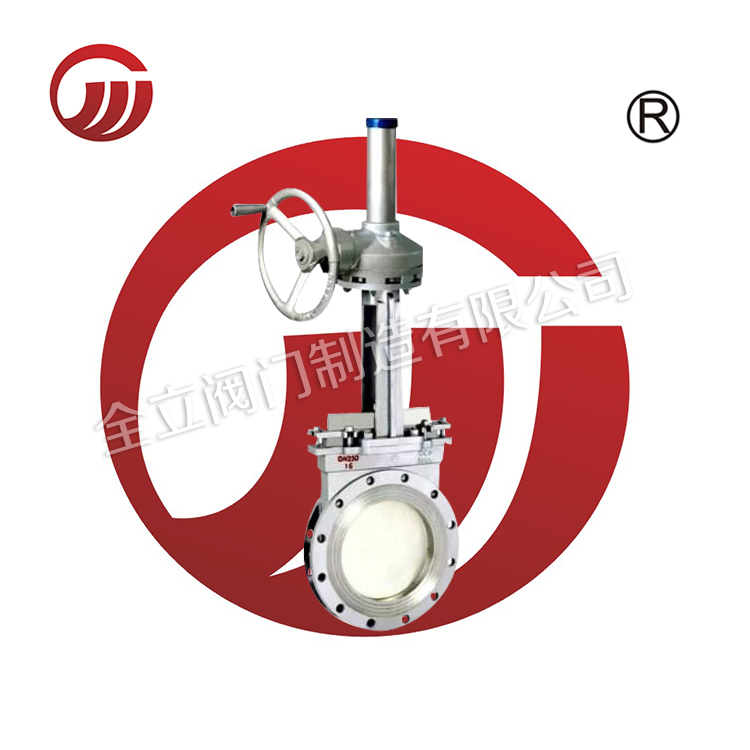

刀閘閥又稱刀型閘閥，刀型漿液閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

插板閥常用在有較多雜質的污水管道上，優其是環保處理管道上。插板閥是刀型閘閥的一種，插板閥通常用有較大顆粒的液體管道上，或用在固體、粉體物料的管道上，一般情況下刀型閘閥密封效果要好，插板閥密封效果差一些。刀型閘閥應用范圍較廣，根據不同的材質，應用的介質不同。

刀型閘閥跟插板閥不是一個概念 插板閥很簡單 就是一塊圓板 一般是用來做阻斷用的 板閥是刀型閘閥的一種。刀型閘閥通常用在流體管道上，而插板閥通常用在固體、粉體物料上。

刀型閘閥的優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

刀型閘閥的優點：

1、密封面之間易引起沖蝕和擦傷，維修比較困難。

2、外形尺寸較大，開啟需要一定的空間，開閉時間長。

3、結構較復雜。 而插板閥用于冶金，化工，能源等系統的煤氣管線，是一種管道隔斷設備。

刀型閘閥產品特點：

刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。

刀型閘閥占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。

刀型閘閥閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。

刀型閘閥上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。

刀型閘閥閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

刀型閘閥的廣泛應用是源于其自身特點，首先它的密封效果好，U型密封墊具有良好的彈性；其次，它的全通徑設計，通過能力強；再次，它的閘斷效果好、能有效解決含有塊狀、顆粒及纖維介質閘斷后的泄漏現象；最后還因為它的維修方便，無須拆下閥門即可更換閥門的密封。

刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

刀型閘閥在安裝使用過程中需要注意的事項：

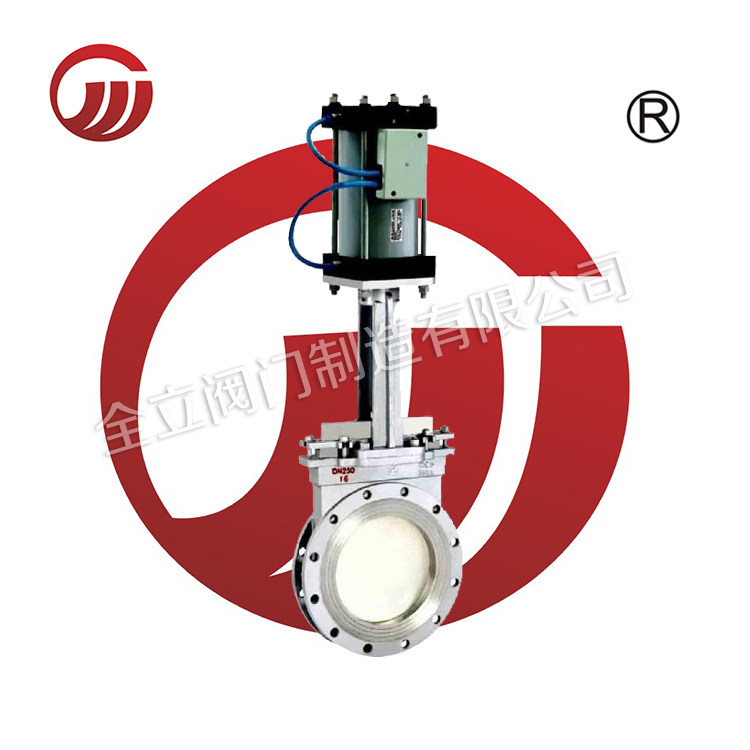

   刀型閘閥通過配用電磁閥門、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閘閥。特別適合于造紙行業在管道上作調節和節流使用。

刀型閘閥的在安裝時應該注意以下細節：

1.安裝前須檢查刀型閘閥腔內和密封面等部位，不允許有污物或砂粒附著；

2.各連接部位螺栓,要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4.用戶在安裝刀型閘閥前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5.用戶在安裝刀型閘閥時，必須預留閥門驅動的必要空間；

刀型閘閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

以上就是關于刀型閘閥大致的概括

此文章由全立閥門（技術部）編輯與發布
